Вакуумное водопонижение в строительстве: эффективное осушение котлованов

Метод вакуумного водопонижения особенно востребован при возведении фундаментов, подземных паркингов и метро в городах с водонасыщенными почвами, таких как Москва или Санкт-Петербург. Он сочетает иглофильтровые скважины с вакуумными насосами, создавая отрицательное давление, которое ускоряет откачку воды из глубоких слоев грунта. В результате котлован осушается равномерно, без локальных провалов, что соответствует требованиям СП 45.13330.2017. Земляные сооружения, основания и фундаменты.

Вакуумное водопонижение повышает производительность системы на 30–50% по сравнению с обычным насосным откачиванием.

Технология основана на создании вакуума в системе трубопроводов и скважин, что усиливает фильтрацию воды через грунт к точкам откачки. Это позволяет работать с мелкозернистыми песками и супесями, типичными для российских равнин. Процесс начинается с бурения иглофильтровых скважин глубиной до 20–30 метров, после чего подключаются вакуумные станции мощностью от 10 до 100 к Вт.

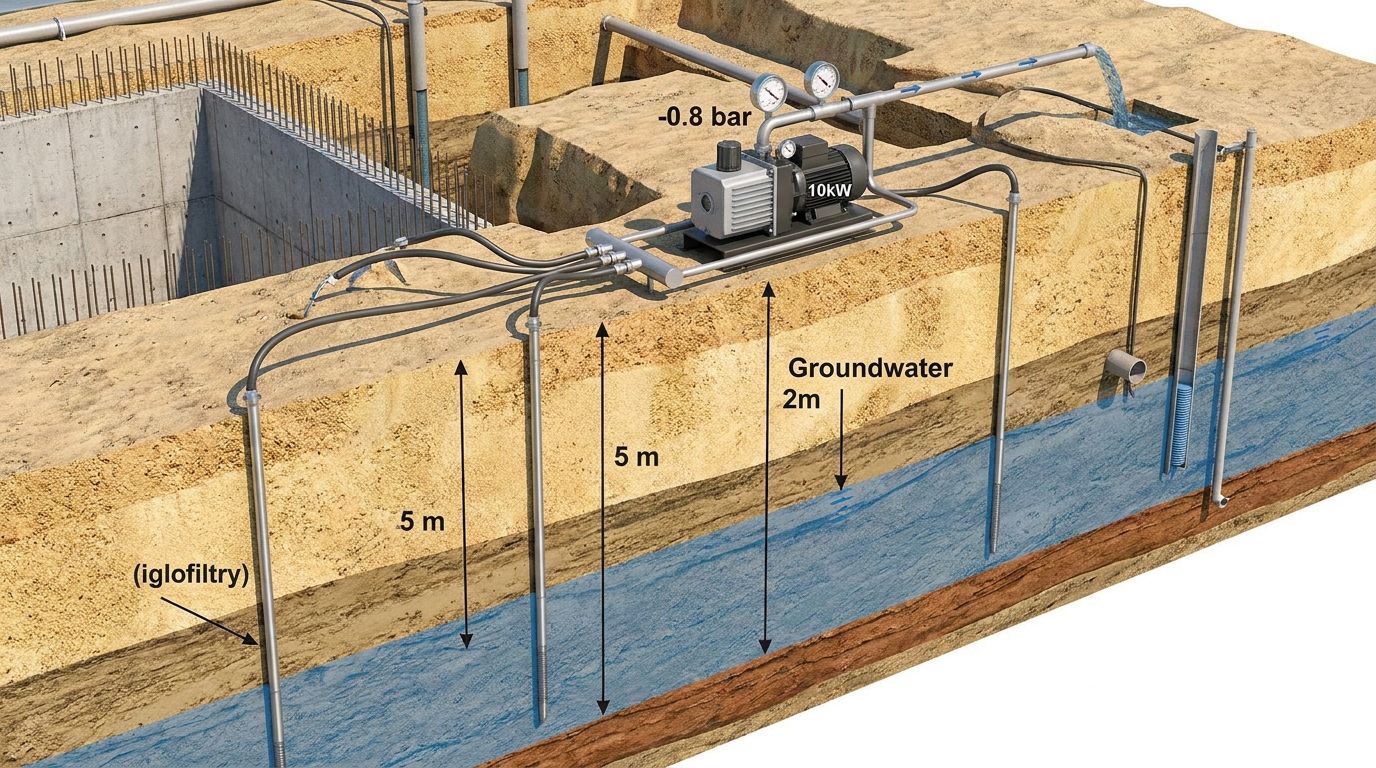

Схема вакуумного водопонижения: иглофильтры, вакуумные насосы и трубопроводы для эффективного осушения котлована.

Принципы работы вакуумного водопонижения

Вакуумное водопонижение как метод строительного водопонижения отличается от классического за счет дополнительного понижения гидростатического давления в зоне влияния скважин. Вакуумные насосы откачивают не только воду, но и воздух из пор грунта, усиливая приток жидкости. Это критично для осушения котлованов глубиной свыше 5 метров, где обычные погружные насосы теряют эффективность из-за низкой проницаемости грунта.

Основные этапы реализации технологии включают предварительное геологическое обследование участка. Специалисты определяют уровень грунтовых вод, тип почвы и требуемую глубину осушения по нормам СНи П 3.02.01-87. Затем бурится сеть скважин с шагом 1–2 метра, в которые вставляются фильтровые трубы. К ним подключается коллектор с вакуум-станцией, оснащенной роторами или жидкостно-кольцевыми насосами.

• Бурение иглофильтров диаметром 50–100 мм на глубину ниже проектной отметки котлована.
• Установка фильтров и герметизация скважин для предотвращения завоздушивания.
• Подключение вакуумных насосов с контролем давления до 0,8–0,9 атм.
• Мониторинг уровня воды с помощью пьезометров и корректировка системы.

«Вакуум усиливает радиус действия каждой скважины, снижая их общее количество на стройплощадке.»

В российских условиях метод адаптирован к суровому климату: станции утепляются, а насосы оснащаются системами обогрева для зимних работ. Например, при строительстве метро в Перми или жилых комплексов в Казани вакуумное осушение позволяло вести земляные работы круглогодично, сокращая сроки на 20–30%.

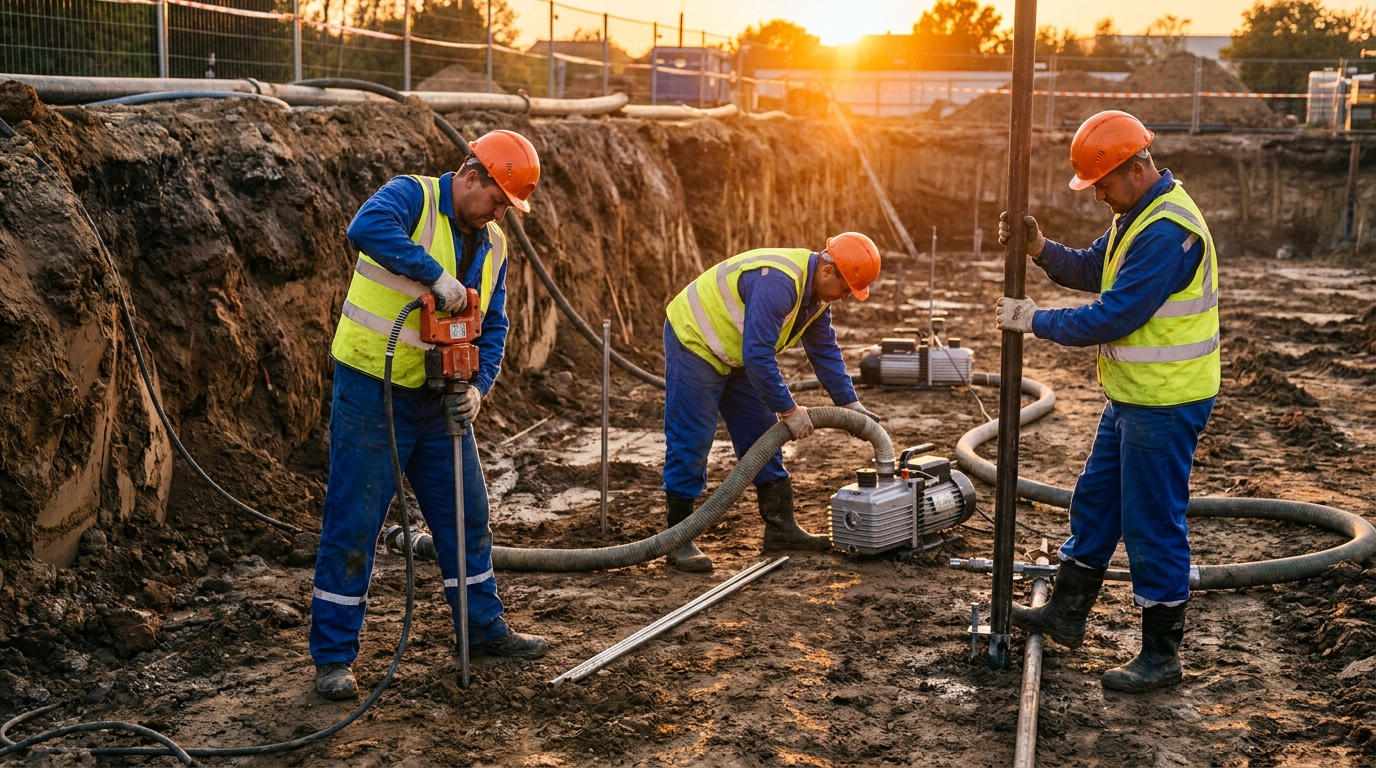

Установка иглофильтров на стройплощадке перед запуском вакуумной системы осушения.

Сравнение с другими методами показывает преимущества вакуумного подхода. Традиционное водопонижение скважинами эффективно только на песчаных грунтах, а глинистые почвы требуют комбинированных решений. Вакуум решает эту проблему, повышая коэффициент фильтрации в 2–3 раза.

Преимущества вакуумного водопонижения на практике

Применение вакуумного водопонижения в строительстве котлованов позволяет значительно снизить риски гидравлического напора на стенки выемки. Грунтовые воды, поднимаясь, создают давление до 0,1 МПа на каждый метр глубины, что провоцирует фильтрацию и подмыв. Вакуумная система стабилизирует уровень, предотвращая эти явления и обеспечивая устойчивость откосов по углу естественной упрочненности.

Экономический эффект заметен в сокращении простоев техники. Без осушения экскаваторы и бульдозеры простаивают в воде, а с вакуумом земляные работы ведутся непрерывно. Кроме того, метод минимизирует потребление энергии: вакуумные насосы потребляют на 15–25% меньше электричества за счет оптимизированной откачки.

Глубина осушения достигает 25 метров, что недоступно для глубоководных насосов без дополнительных мер.

• Увеличение скорости откачки воды до 10–20 м?/час на скважину.
• Снижение деформаций грунта на 40% по данным геодезического контроля.
• Возможность работы вблизи существующих зданий без вибраций и осадок.
• Экологичность: откачанная вода очищается от взвесей перед сбросом.

В российских мегаполисах, таких как Екатеринбург или Новосибирск, где плотная застройка ограничивает пространство, вакуумное осушение интегрируется с экранными стенами из секций Larsen. Это комбинированное решение выдерживает нормы по СП 24.13330.2011. Свайные фундаменты.

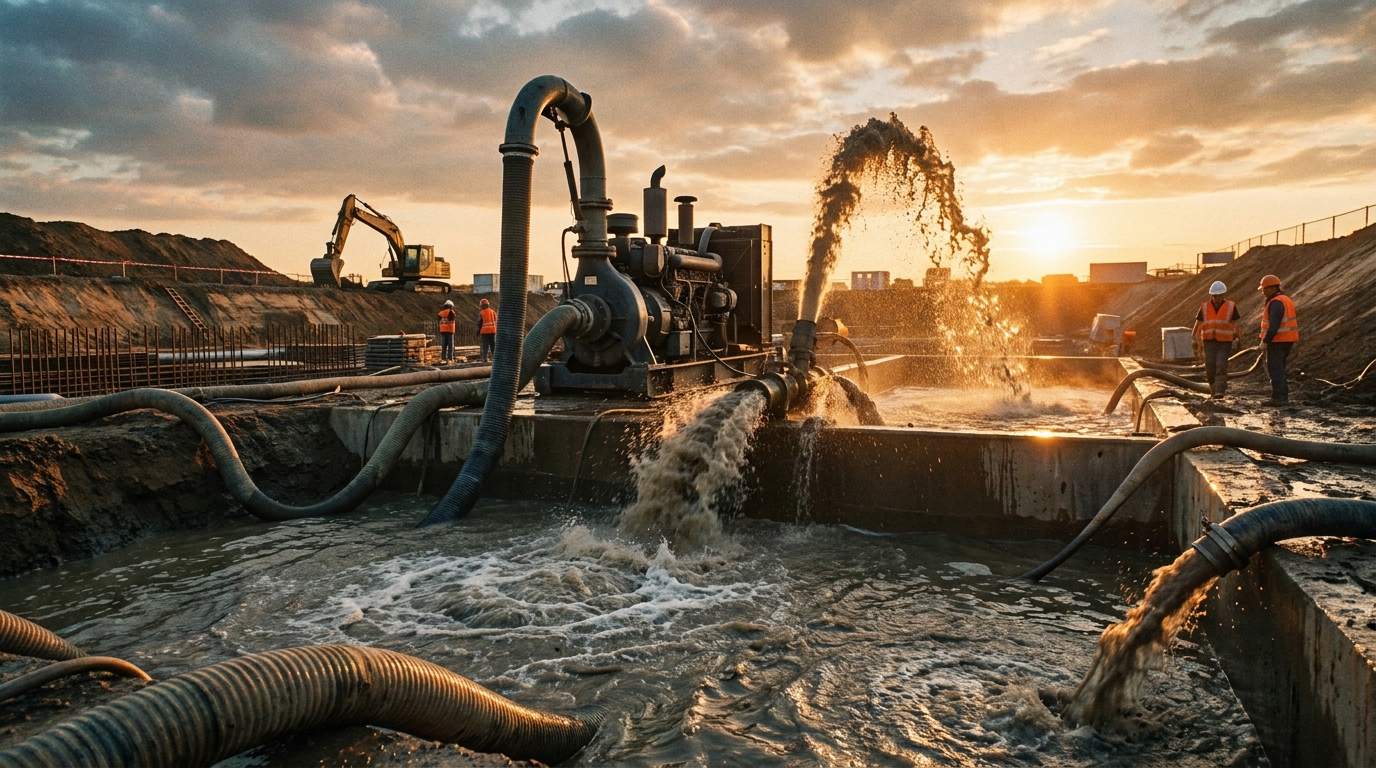

Вакуумная станция в действии: равномерная откачка воды обеспечивает сухой котлован для дальнейших работ.

Сравнение методов строительного водопонижения

Выбор между вакуумным и альтернативными способами осушения зависит от грунтовых условий. Иглофильтры без вакуума подходят для грубых песков, но на супесях эффективность падает. Глубинные скважины с погружными насосами требуют больших диаметров и мощностей, а электродренаж подходит только для низкопроницаемых глин.

«Вакуумное водопонижение оптимально балансирует глубину, скорость и затраты для большинства российских грунтов.»

Таблица иллюстрирует, почему вакуумный метод лидирует в универсальности. На практике при возведении ТЦ в Самаре комбинация с обычными скважинами позволила осушить котлован за 7 дней вместо 14.

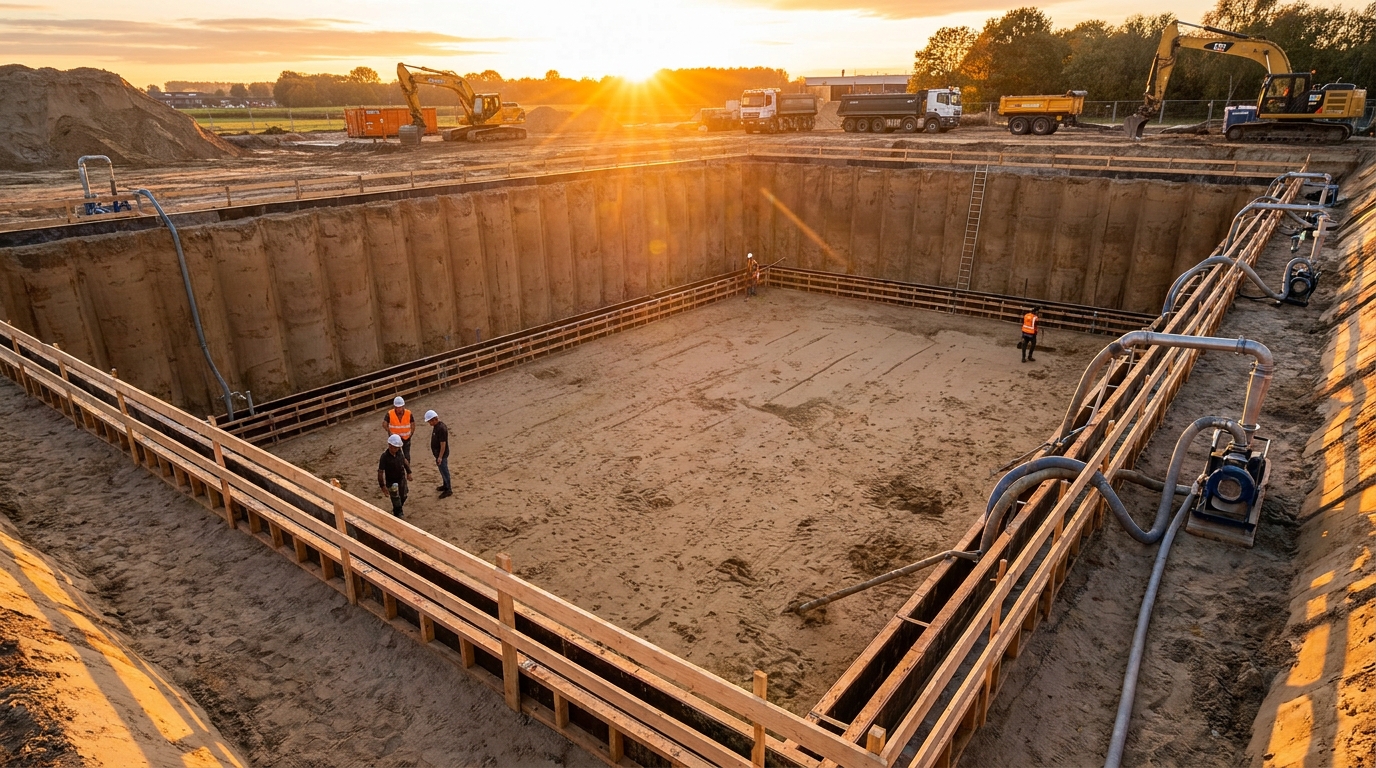

Осушенный котлован: ровная поверхность без луж, готовая к дальнейшему строительству фундамента.

Этапы внедрения вакуумного осушения котлованов

Подготовка к вакуумному водопонижению начинается с анализа проектной документации и геотехнических изысканий. Инженеры рассчитывают требуемый понижение уровня воды на основе формул Дюпюи и коэффициентов проницаемости грунта. Для котлована площадью 5000 м? с глубиной 8 м обычно требуется 100–150 иглофильтров, расположенных по периметру и в центре.

1. Геологическое бурение для отбора проб и установки контрольных пьезометров.
2. Проектирование схемы скважин с учетом гидравлического градиента.
3. Бурение и обсадка иглофильтров специальными шнеками для точности.
4. Монтаж коллектора и вакуумной станции с автоматикой регулировки давления.
5. Запуск системы с поэтапным наращиванием вакуума для избежания кавитации.

Мониторинг проводится непрерывно: датчики уровня воды передают данные в реальном времени на пульт управления. Если уровень поднимается, система автоматически усиливает откачку. Длительность работ варьируется от 10 дней для мелких котлованов до 2 месяцев для крупных объектов вроде мостовых опор на Волге.

Автоматизация снижает человеческий фактор и позволяет удаленно корректировать параметры.

После достижения проектного уровня воды начинается демонтаж: скважины заполняются цементным раствором, а оборудование демонтируется. Остаточная влажность грунта не превышает 10–15%, что идеально для армирования и бетонирования.

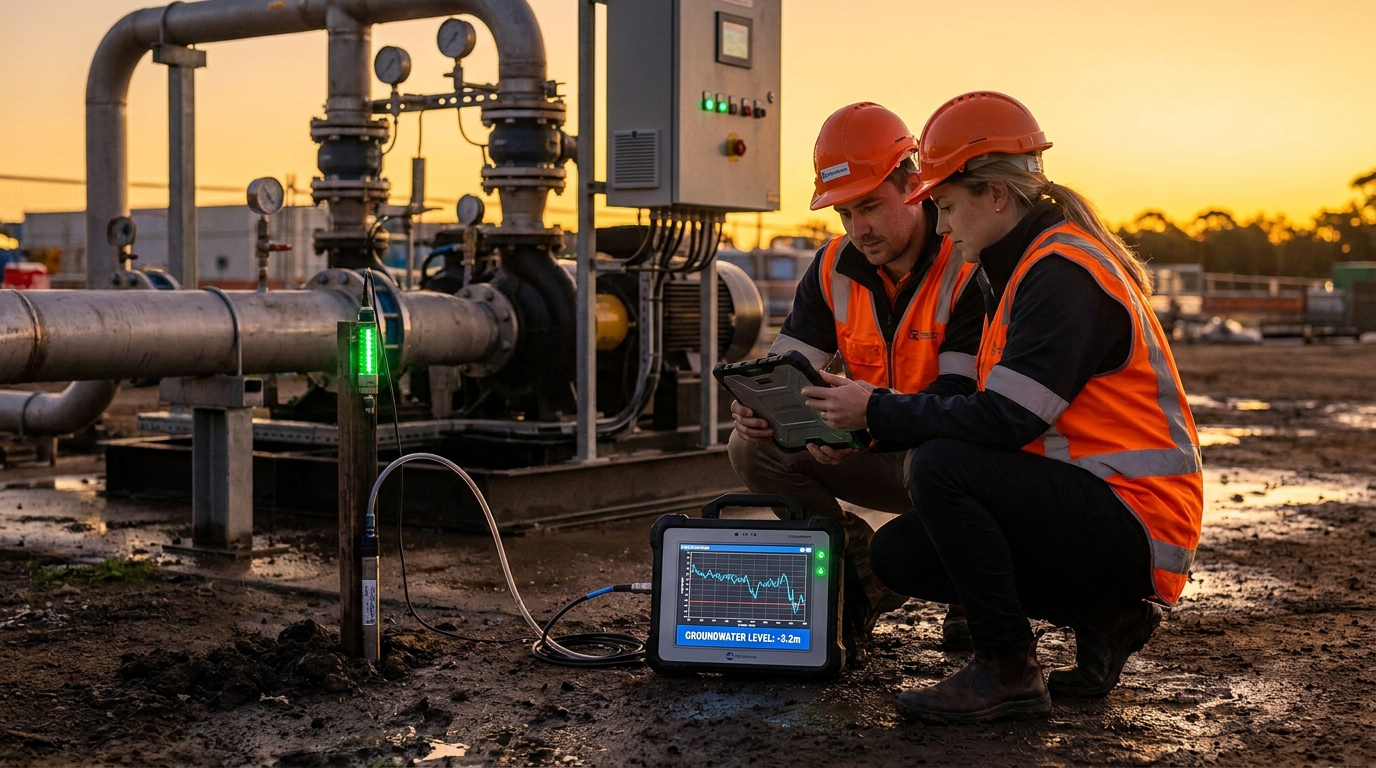

Мониторинг процесса: специалисты проверяют пьезометры для контроля эффективности осушения.

Нормативная база и безопасность в России

Вакуумное водопонижение регулируется федеральными нормами, включая ГОСТ 21.501-2018 для проектной документации и СП 120.13330.2012. Подпорные стены. Технология должна обеспечивать запас прочности откосов не менее 1,3, с обязательным расчетом на сейсмику в зонах до 9 баллов, как в Краснодарском крае.

Безопасность подкреплена требованиями охраны труда: зоны осушения огораживаются, персонал проходит инструктаж по работе с вакуумным оборудованием. Риски заваливания минимизируются анкерными системами и своевременной корректировкой. В случае прорыва воды предусмотрены аварийные насосы и планы эвакуации.

Соответствие нормам позволяет избежать штрафов от Ростехнадзора до 1 млн рублей за нарушения.

Экологические аспекты учитывают Федеральный закон № 7-ФЗ «Об охране окружающей среды»: откачанная вода проходит через песчаные фильтры перед сбросом в канализацию или реку. В прибрежных зонах, как у Невы, применяются замкнутые циклы с рециркуляцией.

Выбор подрядчика требует проверки лицензий на бурение и наличие вакуумных станций отечественного производства, таких как модели от Росгео или импортных аналогов с сертификацией. Рекомендуется заключать договор с гарантией на 1–2 года после работ.

Кейсы успешного применения в России

В Москве при строительстве жилого комплекса в районе Хорошево-Мневники вакуумное осушение позволило осушить котлован глубиной 12 м за 12 дней. Грунты — мелкие пески с высоким водообменом. Система из 120 иглофильтров откачала 1500 м? воды, обеспечив нулевые осадки соседних домов.

В Санкт-Петербурге на объекте Лахта Центр комбинированное водопонижение с вакуумом стабилизировало уровень на 18 м, минимизируя влияние на фундамент. Работы велись зимой, с подогревом коллектора для предотвращения обмерзания.

Котлован на стройке Лахта Центр: сухая поверхность после вакуумного осушения готова к возведению опор.

В Казани для моста через Казанку метод применили на слабых супесях, где традиционные насосы провалились. Результат — ускорение графика на 20 дней и экономия 15% бюджета.

Перспективы развития технологии

Инновации включают ИИ-управление вакуумными станциями для прогнозирования притока воды по данным метео и гидрологии. Гибридные системы с солнечными панелями снижают энергозатраты на 30% в южных регионах.

К 2030 году ожидается стандартизация по новому СП, интегрирующему BIM-моделирование для расчета. Это расширит применение на подземные паркинги и метро в городах с высоким УГВ.

Выбор оборудования и расчеты

Расчет вакуумной производительности ведется по формуле Q = K * i * A, где Q — расход, K — коэффициент проницаемости, i — градиент, A — площадь влияния. Для типичного песка K составляет 5–20 м/сутки. Оборудование подбирают по мощности компрессоров: 10–50 к Вт на станцию для котлованов до 10000 м?.

Иглофильтры изготавливают из нержавеющей стали диаметром 50–100 мм, длиной 15–30 м. Коллекторы — ПВХ-трубы с муфтами для герметичности. Автоматика включает инверторы частоты для плавного пуска, снижая пиковые нагрузки на 40%.

Часто задаваемые вопросы

Заключительные мысли

Вакуумное водопонижение грунтов обеспечивает надежное осушение котлованов в сложных гидрогеологических условиях, ускоряя строительство и минимизируя риски. Технология доказала эффективность на крупных объектах Москвы, Санкт-Петербурга и Казани, с расчетами по стандартным формулам и современным инновациями вроде ИИ-мониторинга.

Для успешного применения проводите детальную георазведку, выбирайте оборудование по проницаемости грунта и обеспечивайте автоматику для контроля. Согласуйте проект заранее, чтобы избежать задержек.
